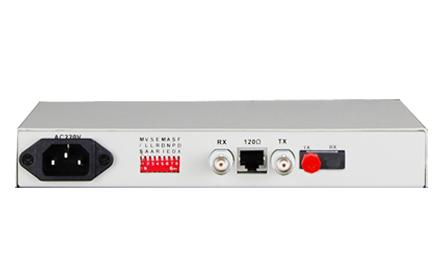

    非成幀E1-光以太網轉換器

    型號：FCCM-E1次留言

    描述：1路非成幀E1轉1路百兆光以太網協議轉換器帶E1 環回檢測功能

    產品描述

           本係列設備采用大規模FPGA設計，提供1個非成幀E1接口和1個光以太網接口，能夠實現10/100base-T光以太網數據在E1通道上的傳輸，是一種高性能、自學習式以太網橋。該設備作為以太網的延伸設備，利用現有網絡（PDH/SDH/微波等）所提供的E1通道，以較低的成本實現兩端以太網互聯。設備內置環路測試功能，為工程開通和日常維護提供便利。

    功能特點
    ◆ 基於自主知識產權的集成電路；
    ◆ 設備能在非成幀方式時管理到遠端設備的狀態 網管數據不占用用戶業務時隙；
    ◆ 可以檢測到E1有沒有環回，並通過指示燈指示出來 並在環回時不往以太網口發送源MAC地址與目的MAC地址相同的包，防止超91视频死機；
    ◆ 可以區分當E1信號丟失時是遠端設備掉電還是中間傳輸E1斷線；
    ◆ 有E1故障轉移功能，可以設置E1線路故障時不往以太網接口發LINK信號；
    ◆ 以太網支持超長包，最大包長度支持到2036字節(包括CRC32的4個字節)；
    ◆ 內置動態以太網MAC地址列表(4096個)，具有本地數據幀過濾功能；
    ◆ 光以太網接口100M，全雙工支持VLAN協議；
    ◆ 內部有以太網數據監控自動複位功能，不會死機；
    ◆ 提供2種時鍾方式：E1主時鍾，E1線路從時鍾；
    ◆ 提供3種環回功能：E1本端自環(ANA)以太網本端自環(DIG)，命令對端以太網自環(REM)；
    ◆ 同時支持自適應的120Ω/平衡和75Ω/不平衡兩種阻抗，不用再作設置；
    ◆ 機架式設備網管接口采用SNMP；
    ◆ 實現本端設備與對端設備的電壓與溫度的監視，並可設置溫度告警的閥值；
    ◆ 可以組成以太網E1網橋(A)－－-光以太網E1網橋(B)－－-以太網光纖收發器(C)的拓撲結構，能在A端管理到B點與C點。
    技術參數
    ◆ 光纖部分
       光纖：單纖雙纖
       光纖接口：FC/SC/ST/LC(SFP)
       波長：850nm/1310nm 多模；1310nm/1550nm 單模
       無中繼傳輸距離：20~120Km
       典型發射功率:
       單模1310/1550nm：≥-9dBm
       多模850nm：-18dBm
       多模1310nm: -25dBm
       接受靈敏度範圍：-28dBm~- 40dBm
    ◆ E1 接口
       設備接口：設備接口符合G.703建議
       速   率： 2048Kb/s±50ppm
       碼   型： HDB3
       阻   抗： 非平衡式75Ω/平衡式120Ω
       非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
       抖動特性： 滿足G.742、G.823建議
       輸入口允許衰減：0～6dBm
    ◆ 電氣和機械特性
       係統電源：  AC180V ~ 260V；DC –48V；DC +24V
       功耗：         ≤10W
       外觀結構:    216（寬）X140（深）X31（高）mm迷你型
    ◆ 環境指標
       工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
       儲存溫度：-40℃—+85℃
       工作濕度：0%—95%（無凝結）
       MTBF：    ＞100000小時

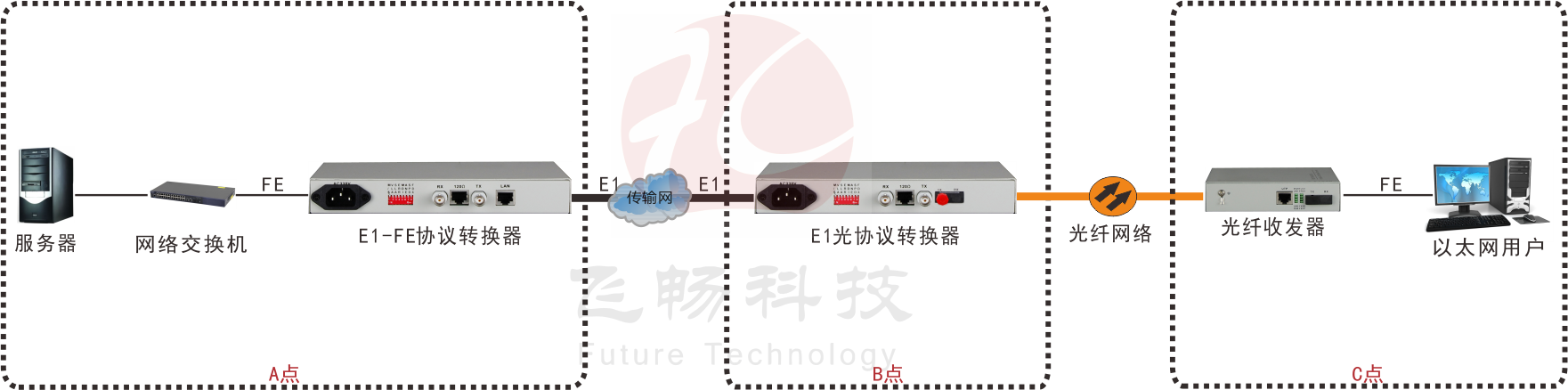

    應用方案


    方案說明
           A點的一台或多台PC機的網卡連接到以太網超91视频的以太網接口，通過以太網超91视频的UPLink接口與FE1-10/100ba    se-T協議轉換器的10/100base-T接口的連接，通過E1的傳輸與B點的E1傳以太網光口(100baseT-FX)轉換器轉成光纖後傳到C點的光纖收發器，與以太網超91视频及用戶PC機等設備實現3點之間的以太網數據通信功能。 設備可設為成幀模式，E1傳輸線路帶寬為2.048M；此方案可以從A點網管到B點與C點。
