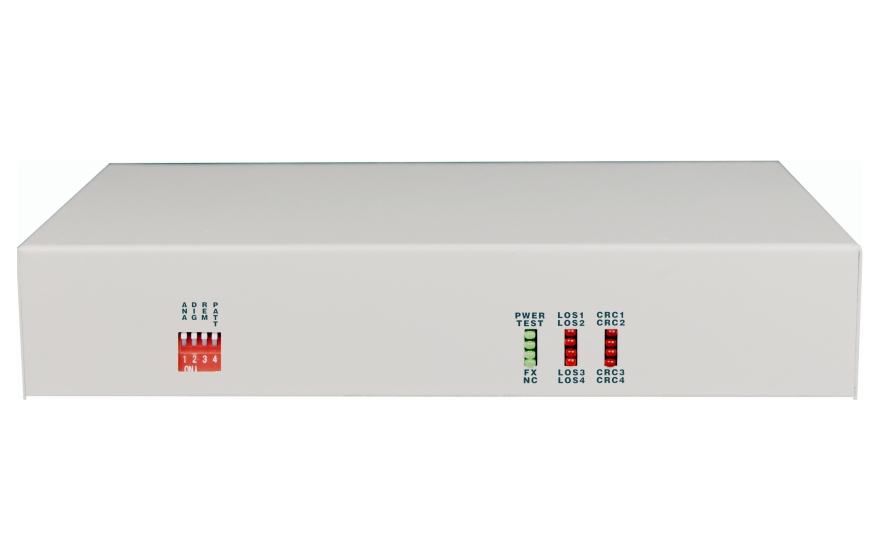

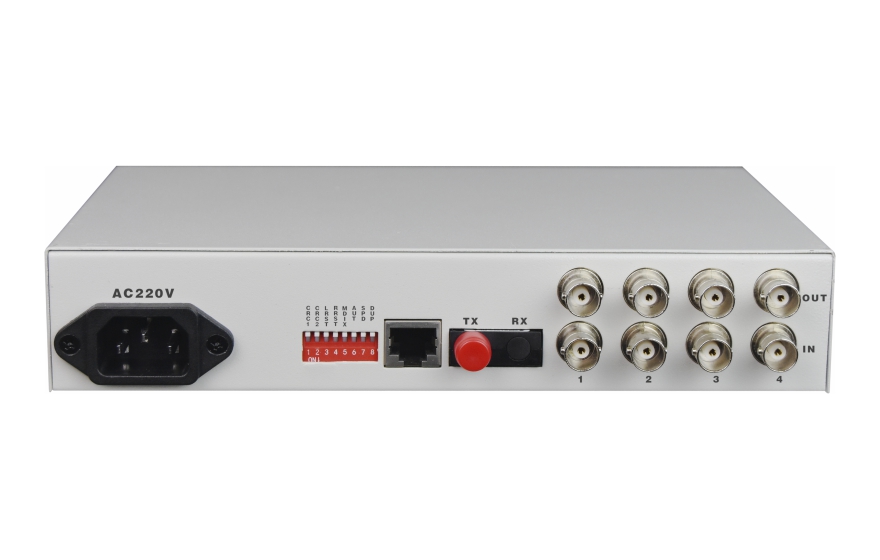

    4E1轉1路光以太協議轉換器

    型號:FCCM-E4留言

    描述:4路E1轉1路百兆光以太網協議轉換器

    產品描述
           4E1(75/120歐)轉光以太網接口轉換器采用反向複用技術,將多條E1電路捆綁起來用於傳輸1路100base-FX的以太網數據,實現了1-4路E1通道至以太網接口之間的相互轉換,實現E1信道與以太網的互連。以太網封裝采用GFP封裝,支持LCAS和LAPS。
           本設備支持1至16路E1(75/120歐)信道的靈活配置,能自動檢測E1的數量並選擇可用的E1,並且允許E1電路之間存在一定的傳輸時延差。單路線路速率是1984Kbit/s,4路帶寬可達7936Kbit/s。
    功能特點
    ◆ 基於自主知識產權的集成電路;
     實現以太網數據在1~4條E1電路中的透明傳輸;
     能實現對本端、遠端設備的複位操作;
     4路E1線路中,任意兩路之間的最大延時差可達220ms;當延時差超過時,將會產生延時差超限告警,同時業務中斷;
     以太網接口100base-FX支持VLAN協議;
     內置動態以太網MAC地址列表(4096個),具有本地數據幀過濾功能;
     單路E1線路速率是1984Kbit/s,4路帶寬可達7872Kbit/s;
     可選本地定時和跟蹤E1線路定時模式,E1線路定時源可以根據信號質量自動切換。如係統的E1 線路定時源為第一路E1;
     符合ITU-T標準協議,GFP-F 封裝建議G.7041,VCAT 虛級聯和LCAS鏈路容量調整方法建議G.7042,Ethernet到nxE1 映射建議G.7043,Ethernet 至單E1映射建議G.8040;
     E1接口符合ITU-T G.703、G.704和G.823,不支持信令時隙的使用;
     E1接口模塊含有內置的時鍾恢複電路和HDB3編解碼電路;
     設備工作中支持E1信道的熱插拔,並自動檢測有效的E1信道,中間不會中斷數據傳輸;
     支持1至4路E1的靈活配置,在複位時自動檢測E1的數量和時延並選擇可用的E1;

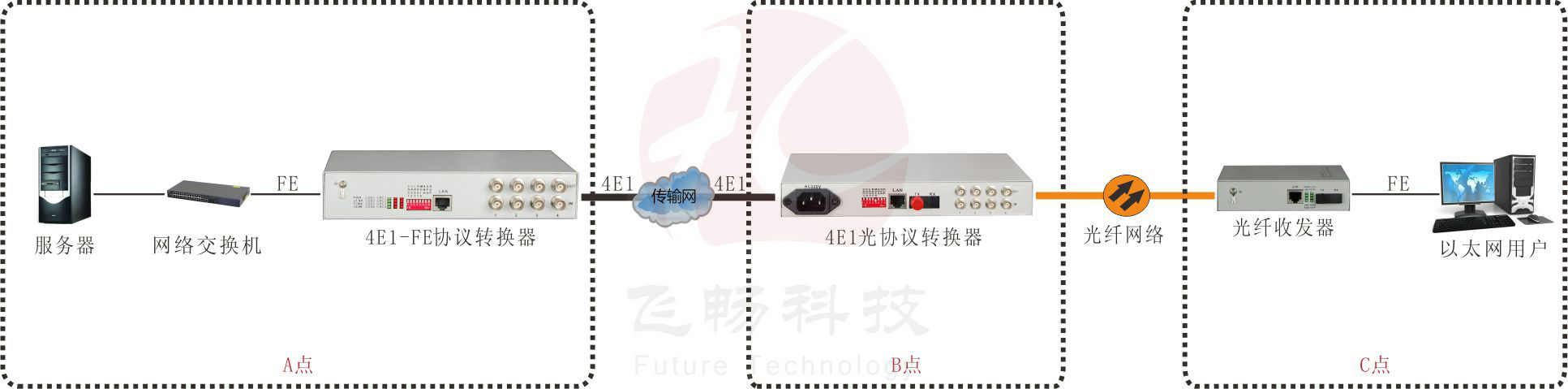

     可以組成以太網E1網橋(A)---光以太網E1網橋(B)---以太網光纖收發器(C)的拓撲結構,能在A端管理到B點與C點。
    技術參數
     光纖部分
       光纖:單纖雙纖
       光纖接口:FC/SC/ST/LC(SFP)
       波長:850nm/1310nm 多模;1310nm/1550nm 單模
       無中繼傳輸距離:20~120Km
       典型發射功率:
       單模1310/1550nm:≥-9dBm
       多模850nm:-18dBm
       多模1310nm: -25dBm
       接受靈敏度範圍:-28dBm~- 40dBm
    ◆ E1 接口
       設備接口:設備接口符合G.703建議
       速   率: 2048Kb/s±50ppm
       碼   型: HDB3
       阻   抗: 非平衡式75Ω/平衡式120Ω
       非平衡式配同軸接口適配器,可適配75-2/3同軸電纜
       抖動特性: 滿足G.742、G.823建議
       輸入口允許衰減:0~6dBm
    ◆ 電氣和機械特性
       係統電源:  AC180V ~ 260V;DC –48V;DC +24V
       功耗:         ≤10W
       外觀結構:    216(寬)X140(深)X31(高)mm迷你型
    ◆ 環境指標
       工作溫度:-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
       儲存溫度:-40℃—+85℃
       工作濕度:0%—95%(無凝結)
       MTBF:    >100000小時
