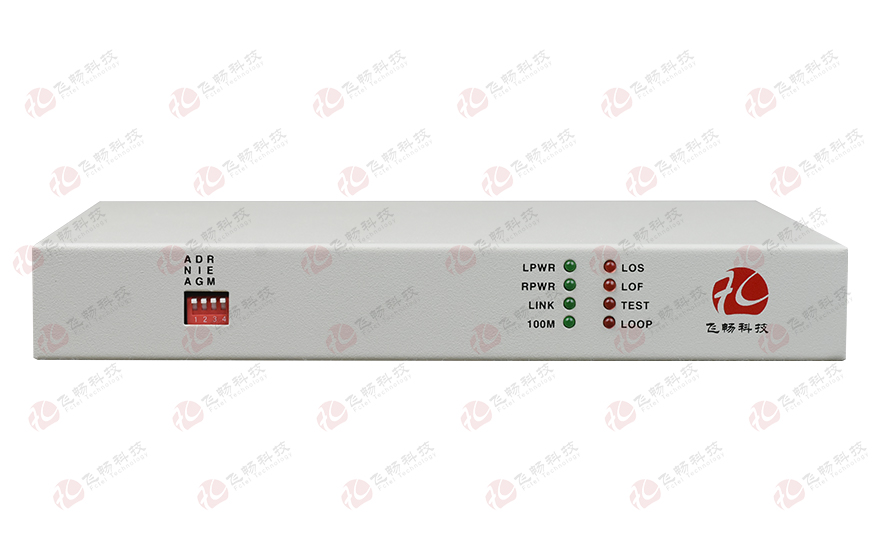

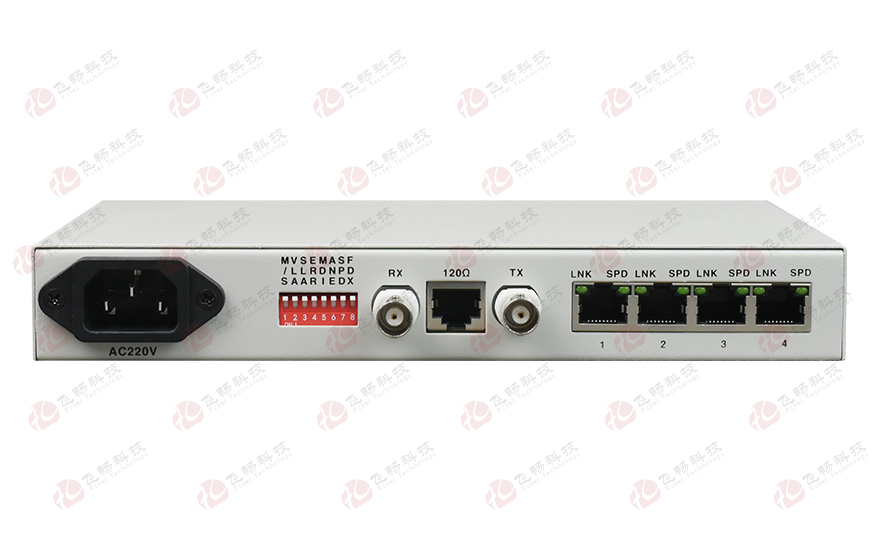

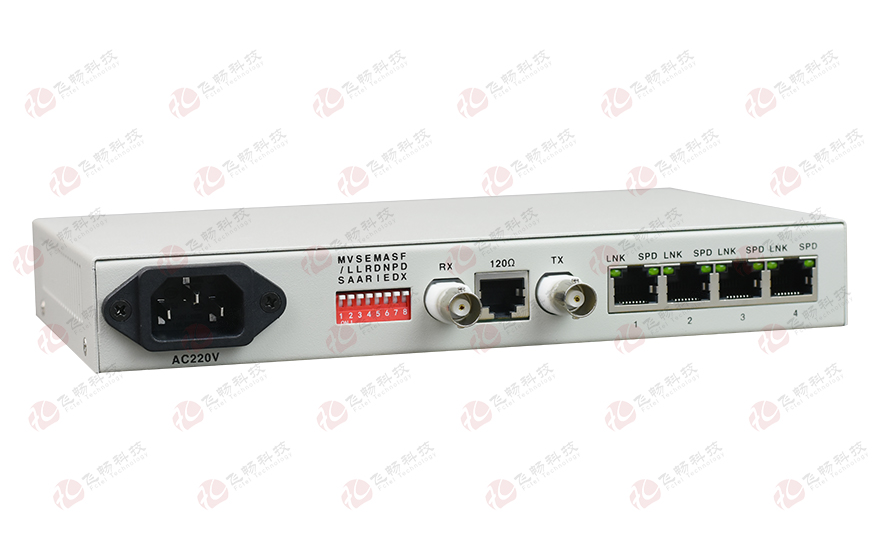

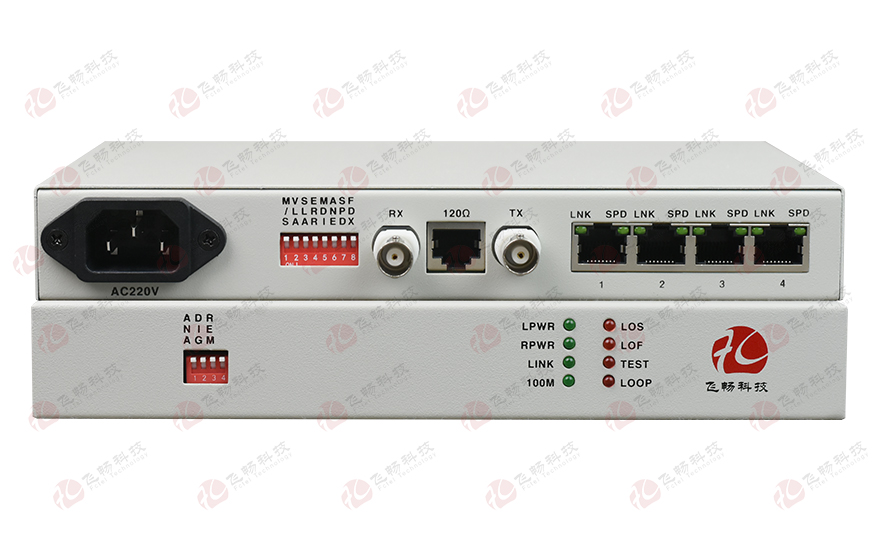

    E1-2ETH物理隔離協議轉換器

    型號：FCC-E1fF2p次留言

    描述：1路成幀E1轉2路物理隔離百兆以太網協議轉換器，把2路10/100base-T以太網接口複用到一路E1接口，為用戶提供兩路最大不超過1984K速率的以太網的接入。

    產品描述
           本係列設備采用大規模FPGA設計，把2路10/100base-T以太網接口複用到一路E1接口，為用戶提供兩路最大不超過1984K速率的以太網的接入。廣泛應用於金融，證券，安全部門等需要提供兩個不同的網絡，並且這兩個網絡能在物理上完全隔離的場合。如金融係統的業務網、內部辦公網不能和其業務網聯在一起，本接口複用器可以解決這個難題。
           可以提供桌麵式/19 英寸  1U 機架式/4U 機框插卡式   三種產品樣式，支持SNMP網管。
    功能特點
    ◆ 基於自主知識產權的集成電路；
    ◆ 實現兩路以太網數據在1條E1電路中的傳輸；
    ◆ 內置動態以太網MAC地址列表(4096個)，具有本地數據幀過濾功能；
    ◆ 2路以太網總速率為1984Kbps，設置好第一路速率後，第二路以太網速率自動分配；
    ◆ 可以在本端強製讓對端設備的速率跟隨本端；
    ◆ 可以檢測到E1有沒有環回，並通過指示燈指示出來 並在環回時不往以太網口發送源MAC地址與目的MAC地址相同的包，防止超91视频死機；
    ◆ 可以區分當E1信號丟失時是遠端設備掉電還是中間傳輸E1斷線；
    ◆ 以太網支持超長包，最大包長度支持到2036字節(包括CRC32的4個字節)；
    ◆ 內置動態以太網MAC地址列表(4096個)，具有本地數據幀過濾功能；
    ◆ 以太網接口10M/100M，全/半雙工完全自適應支持VLAN協議；
    ◆ 以太網口支持AUTO-MDIX（交叉線和直連線自適應）；
    ◆ 內部有以太網數據監控自動複位功能，不會死機；
    ◆ 提供2種時鍾方式：E1主時鍾，E1線路從時鍾；
    ◆ 提供3種環回功能：E1本端自環(ANA)以太網本端自環(DIG)，命令對端以太網自環(REM)；
    ◆ 同時支持自適應的120Ω/平衡和75Ω/不平衡兩種阻抗，不用再作設置；
    ◆ 機架式設備網管接口采用SNMP。
    技術參數
    ◆ 10/100M以太網接口
       協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
       速    率：10/100M自適應，全/半雙工完全自適應
       MAC地址表：可以學習4096個MAC地址
       物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
    ◆ E1 接口
       設備接口：設備接口符合G.703建議
       速   率： 2048Kb/s±50ppm
       碼   型： HDB3
       阻   抗： 非平衡式75Ω/平衡式120Ω
       非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
       抖動特性： 滿足G.742、G.823建議
       輸入口允許衰減：0～6dBm
    ◆ 電氣和機械特性
       係統電源：  AC180V ~ 260V；DC –48V；DC +24V
       功耗：         ≤10W
       外觀結構:    216（寬）X140（深）X31（高）mm迷你型
    ◆ 環境指標
       工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
       儲存溫度：-40℃—+85℃
       工作濕度：0%—95%（無凝結）
       MTBF：    ＞100000小時
    應用方案

    E1-2ETH物理隔離轉換器

    方案說明

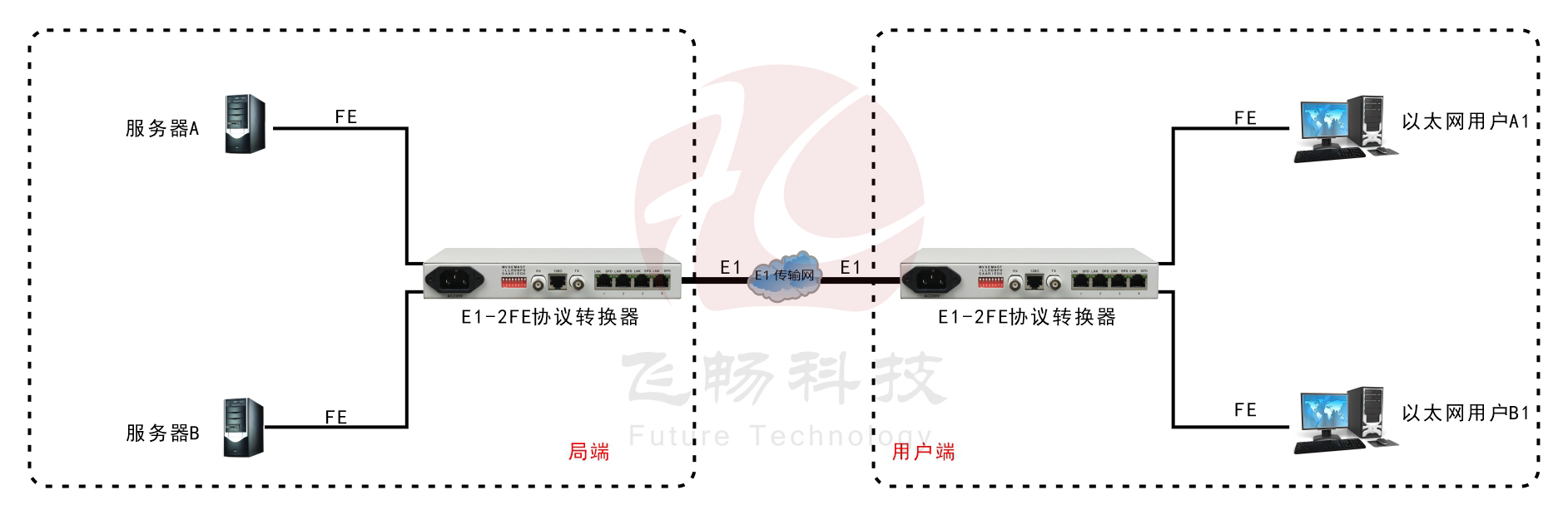

    2路以太網設備實現兩路以太網在E1傳輸通道中占用不同的時隙（“物理通道”），上圖顯示了數據服務器和OA服務器分別連接到設備的兩個以太網接口上，通過E1傳輸到對端，數據服務器的數據提供給業務平台，而OA服務器的數據與辦公網絡互連。其中辦公網內的用戶將無法訪問到數據服務器及業務平台上的數據，業務數據與辦公數據互不幹擾，實現數據的保密性和安全性。

    產品尺寸
