    30路電話+4E1+4FE+4RS23291视频电影(19英寸1U)

    型號：FCP-O30E4F4R4C1/FCP-S30E4F4R4C1次留言

    描述：提供30路電話91视频电影另加4E14路線速100M以太網Console網管，提供6U機架插卡式可SNMP網管。

    產品描述

           本係列電話91视频电影設備提供30路電話1~4路E1接口，4路10M/100M快速以太網接口（線速100M），以及4擴展業務接口。4路以太網接口為交換口，可支持VLAN劃分。4個擴展業務接口可以作為RS232/RS485/RS422異步數據/TTL信號、開關量信號等傳輸通道，應用十分靈活。

    功能特點
    ◆ 基於自主知識產權的集成電路；
    ◆ E1接口符合G.703建議，采用全數字化時鍾恢複和平滑鎖相技術；
    ◆ 語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，FXO口與程控超91视频對接，FXS口與用戶的電話機相連;
    ◆ 語音FXO/FXS接入，支持支持來電顯示功能/反極性計費/傳真功能；
    ◆ 電話接口支持兩邊站點的相互放號功能；
    ◆ 提供4個擴展接口，可以擴展1~4路異步數據，如RS232/RS485/RS422/TTL等；或1~8路開關量;
    ◆ 百兆以太網帶寬為線速100M接口10M/100M，全/半雙工完全自適應，支持VLAN劃分；
    ◆ 4路以太網接口為交換口，也可劃分VLAN，可以設置成4個通道邏輯隔離；
    ◆ 每路以太網口支持Auto-MDIX(交叉/直連線自適應)；
    ◆ 無中繼傳輸距離可達2~120公裏；支持1+1光口備份主光纖有問題時，備用光纖工作；
    ◆ 支持Console串口網管與獨立SNMP網管模式；
    ◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;
    ◆ 電話/網絡/串行接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波8/20μs，開路峰值輸出電壓6KV標準。
    技術參數
    ◆ 光纖部分
       光口：1，2（1+1 光備份）
       光纖：單纖雙纖
       光纖接口：FC/SC/ST/LC(SFP)
       波長：850nm/1310nm 多模；1310nm/1550nm 單模
       無中繼傳輸距離：20~120Km
       典型發射功率:
       單模1310/1550nm：≥-9dBm
       多模850nm：-18dBm
       多模1310nm: -25dBm
       接受靈敏度範圍：-28dBm~- 40dBm
    ◆ E1 接口
       設備接口：        設備接口符合G.703建議
       速   率：            2048Kb/s±50ppm
       碼   型：            HDB3
       阻   抗：            非平衡式 75Ω/平衡式 120Ω
                                 非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
       抖動特性：       滿足G.742、G.823建議
       輸入口允許衰減：0～6dBm
    ◆ FXS 用戶電話口/公務電話口
       振鈴電壓：       75V
       振鈴頻率：       25Hz
       二線輸入阻抗：600Ω(摘機)
       回損：              20dB
    ◆ FXO 中繼口
       振鈴檢測電壓：35V
       振鈴檢測頻率：17Hz-60Hz
       二線輸入阻抗：600Ω(摘機)
       回損：               20 dB
    ◆ EM 2/4線
        AD增益：           0db
        DA增益：           -3.5db
        2/4線輸入阻抗： 600Ω
        回   損：              20 dB
    ◆ 電氣和機械特性
       係統電源：        AC180V ～260V；DC –48V；DC +24V
       功耗：               ≤5W
       外觀結構:         485（長）X200（寬）X45（高）mm 19英寸 1U機架式
    ◆ 環境指標
       工作溫度：       -10℃—+60℃
       儲存溫度：       -40℃—+85℃
       工作濕度：       0%—95%（無凝結）
       MTBF：           ＞100000小時
    應用方案

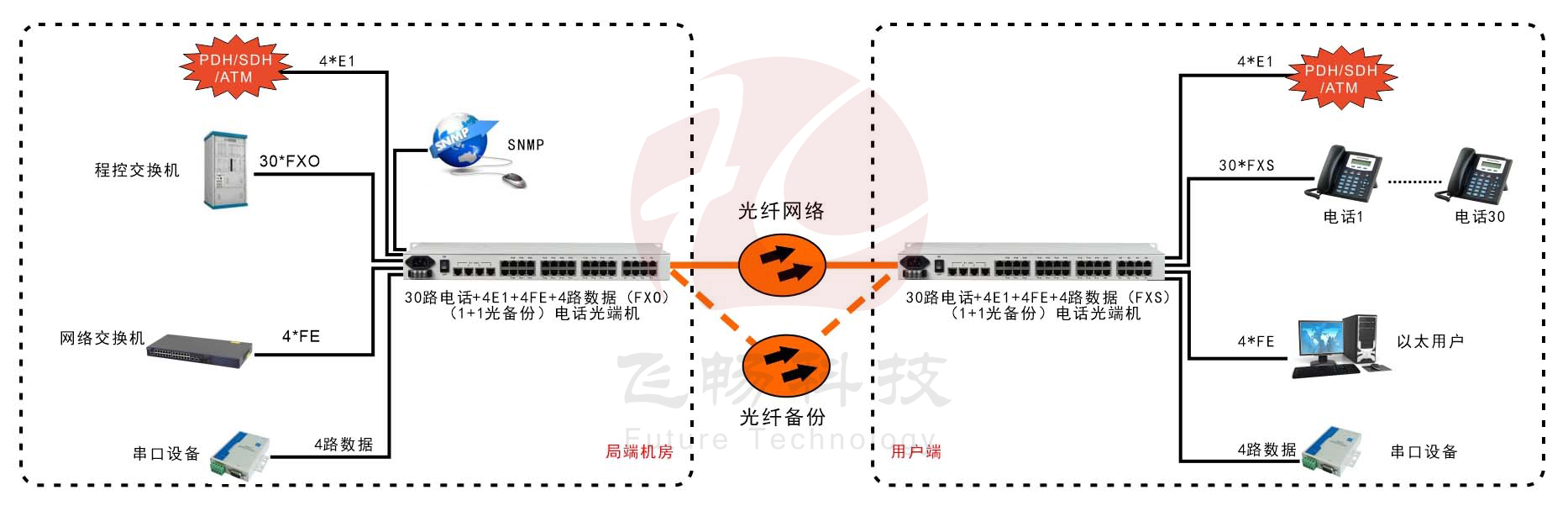

    應用方案圖例一

    30路電話+4E1+4FE+4RS23291视频电影(19英寸1U)

    普通語音業務的接入

    說明：
           1：局端機房放光纖轉30路FXO設備（型號FCP-O30E4F4R4C1），接程控超91视频PBX的用戶接口；
            2：用戶端放光纖轉30路FXS設備    （型號FCP-S30E4F4R4C1），可以直接連接電話機；
            3：另外可以傳輸4E1+4路線速100M的以太網，4路RS232/422/485/開關量，可以帶Console網管；
            4：提供2個光纖接口，一主一備，可以實現1+1光纖備份。



    應用方案圖例二

    30路電話+4E1+4FE+4RS23291视频电影(19英寸1U)

    熱線電話接入

    說明：
            1：局端機房放光纖轉30路FXS設備（型號FCP-S30E4F4R4C1），可以直接連接電話機；
            2：用戶端放光纖轉30路FXS設備（型號FCP-S30E4F4R4C1），可以直接連接電話機；
            4：局端與用戶端兩邊電話拎起來對端就振鈴，兩邊可以通話；
            5：另外可以傳輸4E1+4路線速100M的以太網，4路RS232/422/485/開關量，可以帶Console網管；
            6：提供2個光纖接口，一主一備，可以實現1+1光纖備份。
