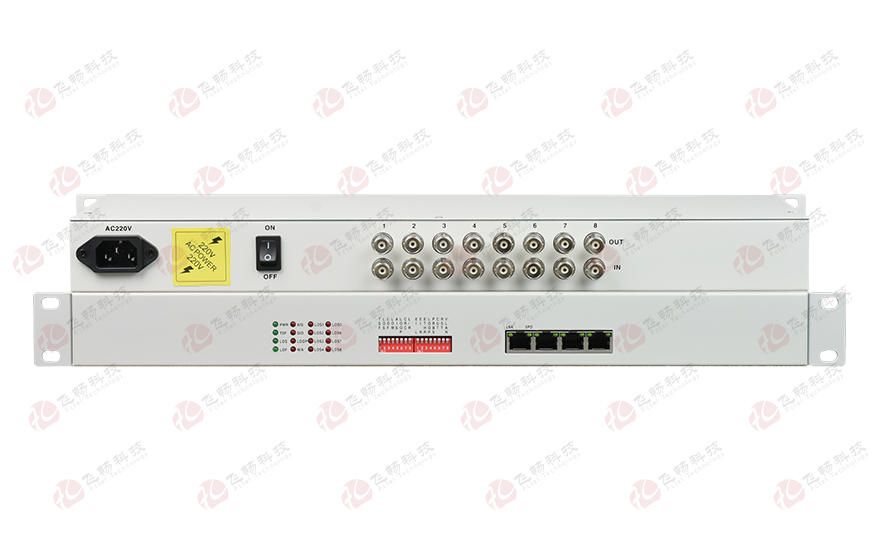

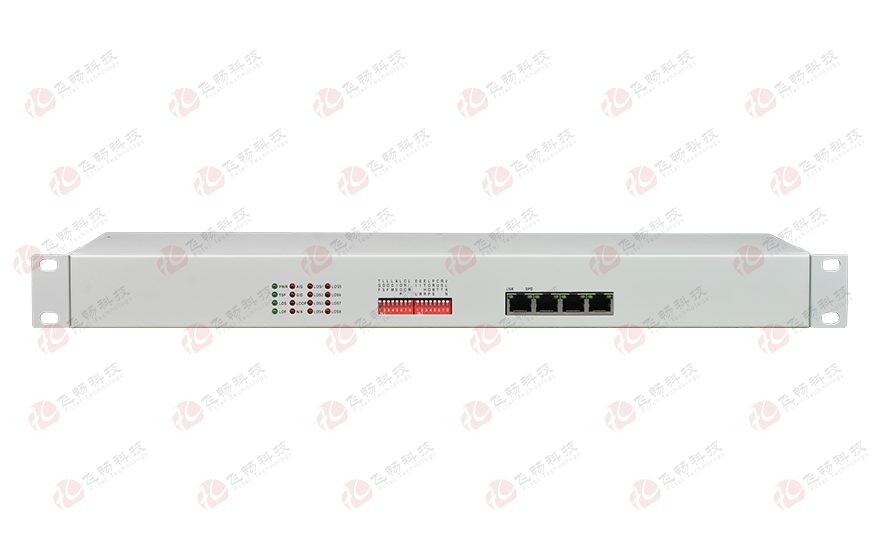

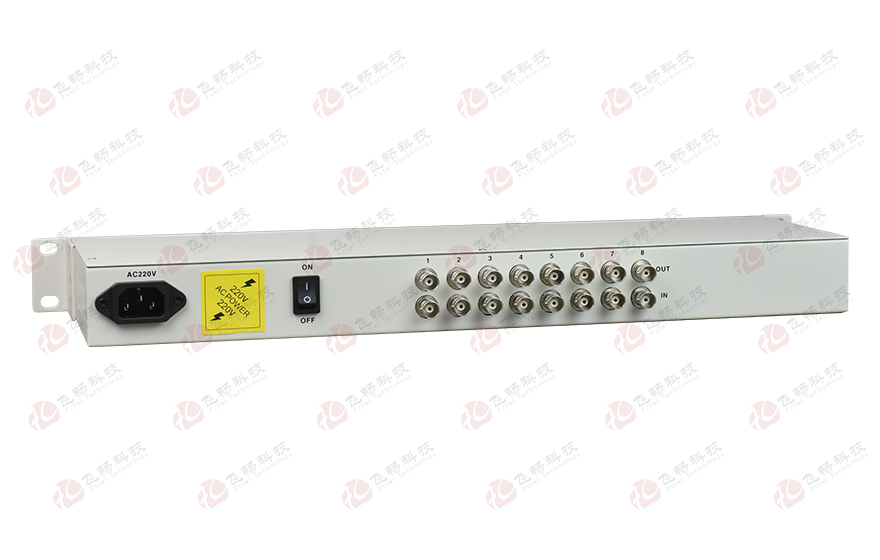

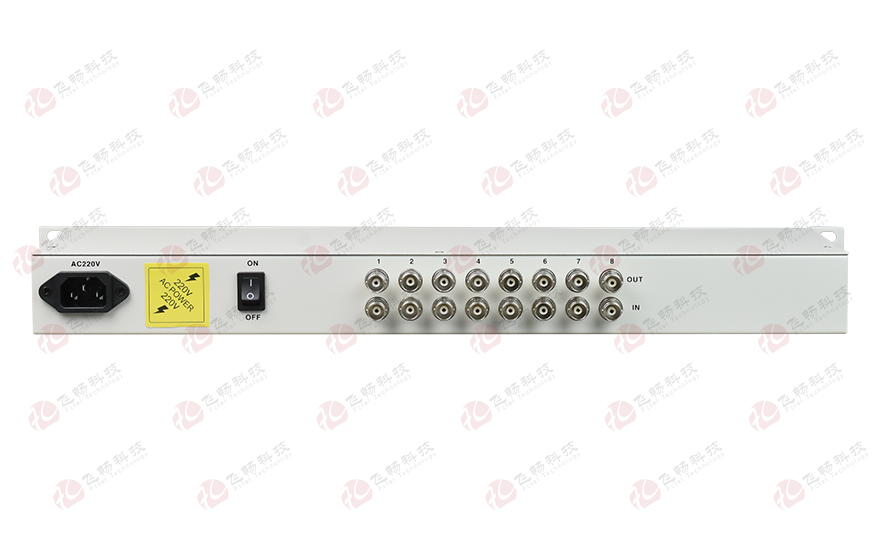

    POE供電 4路E1轉4*FE協議轉換器

    型號：次留言

    描述：此設備提供1個E1接口和1個百兆以太網接口，以太口提供IEEE802.3af供電功能，支持通過5類以太網線的無線訪問點(AP)或IP電話等其它設備的供電。

    產品描述

           本係列設備采用大規模FPGA設計，采用反向複用技術，將多條E1電路捆綁起來用於傳輸4路100base-TX的以太網數據，實現了1~4路E1通道至以太網光接口之間的相互轉換。此設備能把E1通道收發的信號點對點傳輸到以太網光接口，實現E1信道與以太網光接口的互連。單路線路速率是1984Kbit/s，4路帶寬可達7936Kbit/s。

           4個以太口提供IEEE802.3af供電功能，支持通過5類以太網線的無線訪問點(AP)或IP電話等其它設備的供電。

    功能特點

    ◆ 基於自主知識產權的集成電路；

    ◆ PSE供電為Ti公司芯片 高穩定性；

    ◆ 以太網端口支持標準IEEE802.3af供電；

    ◆ 每端口以太網供電端口最大功率為15.4W；

    ◆ 實現以太網數據在1~4條E1電路中的透明傳輸；

    ◆ 能實現對本端、遠端設備的複位操作；

    ◆ 以太網接口100base-FX支持VLAN協議；

    ◆ 內置動態以太網MAC地址列表(4096個)，具有本地數據幀過濾功能；

    ◆ 單路E1線路速率是1984Kbit/s，4路E1帶寬可達7936Kbit/s；

    ◆ 4路10M/100M以太網接口可以相互隔離，實現獨立通信；

    ◆ 每路以太網口支持10/100M全/半雙工完全自適應AUTO-MDIX（交叉線和直連線自適應）並可以支持以太網工作模式的任意設置；

    ◆ 可設置CRC告警門限自動對傳輸質量差的線路進行隔離並且是單方向切斷，當2M支路一個方向誤碼率超出門限時，隻切斷該方向，另一方向不受影響；即以太網傳輸的兩個方向可以不對稱；

    ◆ 實允許4路E1 有100ms 的傳輸時延差。當該差值超出允許的範圍時，係統可以自動停止在時延過大的E1 上發送數據；

    ◆ E1接口符合ITU-T G.703、G.704和G.823，不支持信令時隙的使用；

    ◆ E1接口模塊含有內置的時鍾恢複電路和HDB3編解碼電路；

    ◆ 設備工作中支持E1信道的熱插拔，並自動檢測有效的E1信道，中間不會中斷數據傳輸；

    ◆ 支持1至4路E1的靈活配置，在複位時自動檢測E1的數量和時延並選擇可用的E1。

    技術參數

    ◆ E1接口

       設備E1接口均符合G.703建議

       速   率：             n*64Kbps±50ppm

       碼   型：             HDB3

       阻   抗：             非平衡式 75W/平衡式 120W(非平衡式配同軸接口適配器，可適配75-2/3同軸電纜)

       抖動特性：        滿足G.742、G.823建議

       輸入口允許衰減：0~6dBm

    ◆ 以太網接口（10/100M）

       速    率：            10/100M自適應，全/半雙工完全自適應

       協    議：             支持IEEE 802.3，IEEE 802.1Q(VLAN)

       MAC地址表：    可以學習4096個MAC地址

       物理接口：         RJ45座 支持Auto-MDIX（交叉/直通線自適應

       回   損：              20 dB

    ◆ 以太網POE特性

       PoE標準：       IEEE 802.3af（端口輸出功率15.4W）

       PoE類型：       末端跨接法(可選訂中間跨接法)

       PoE端口特性：端口輸出功率15.4W(IEEE802.3af)

       PoE傳電線芯：1/2+、3/6-線對（可選訂4/5+、7/8-線對）

    ◆ 電氣和機械特性

       係統電源：     AC180V ～260V；DC –48V；DC +24V

       功耗： ≤5W

       外觀結構:       (長×寬×高)  483*138*44mm 機架式

    ◆ 工作環境

       工作溫度：          -10℃ ~50℃

       工作濕度：          5% ~ 95% (無凝露)

       存儲溫度：          -40 ℃~ 80℃

       存儲濕度：          5%~ 95% (無凝露)

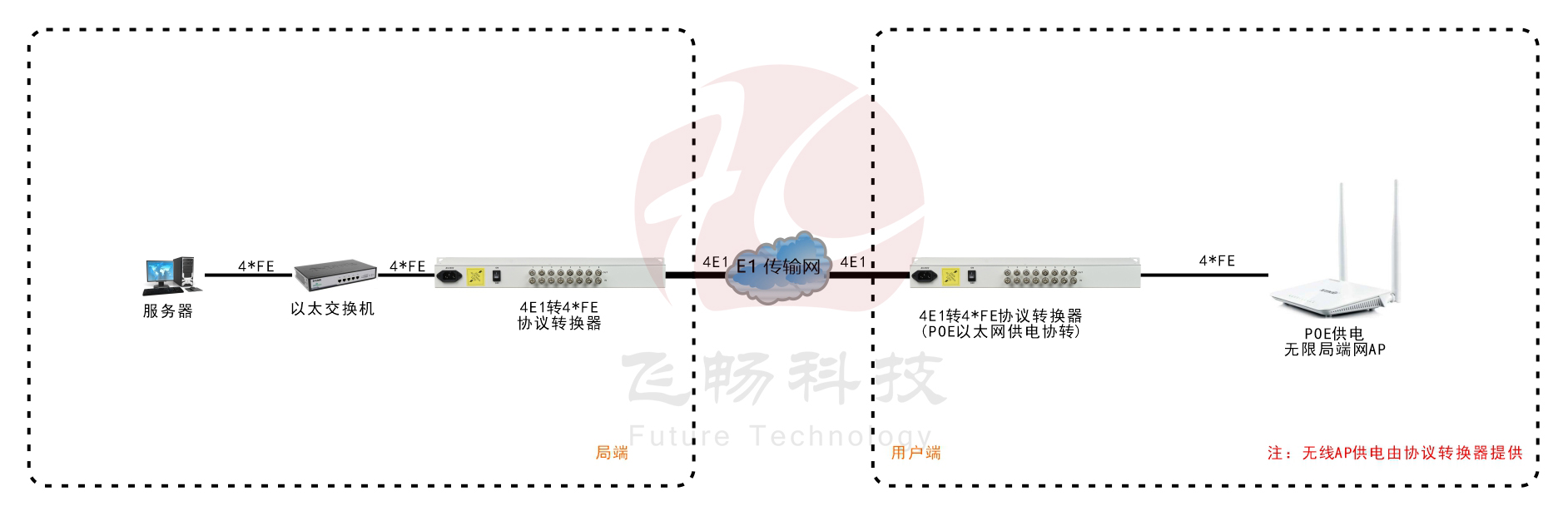

    應用方案

    POE供電 4路E1轉4*FE協議轉換器
