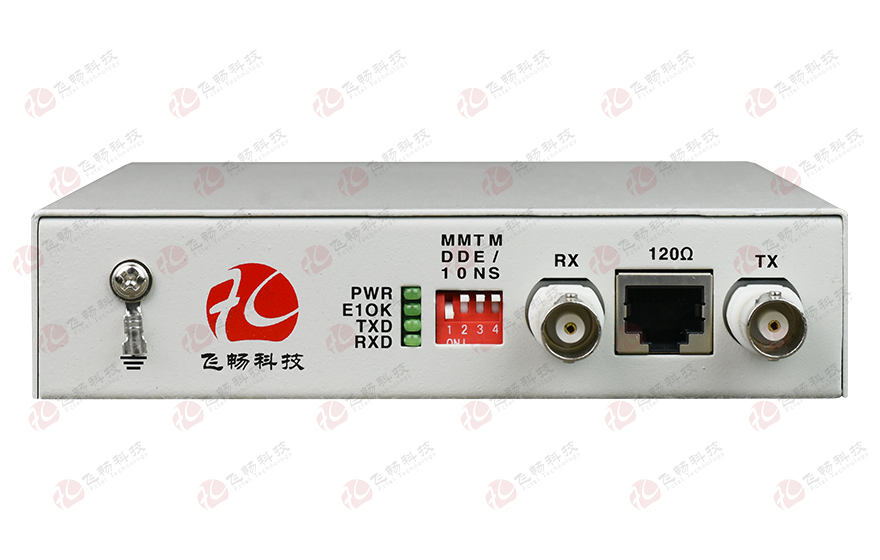

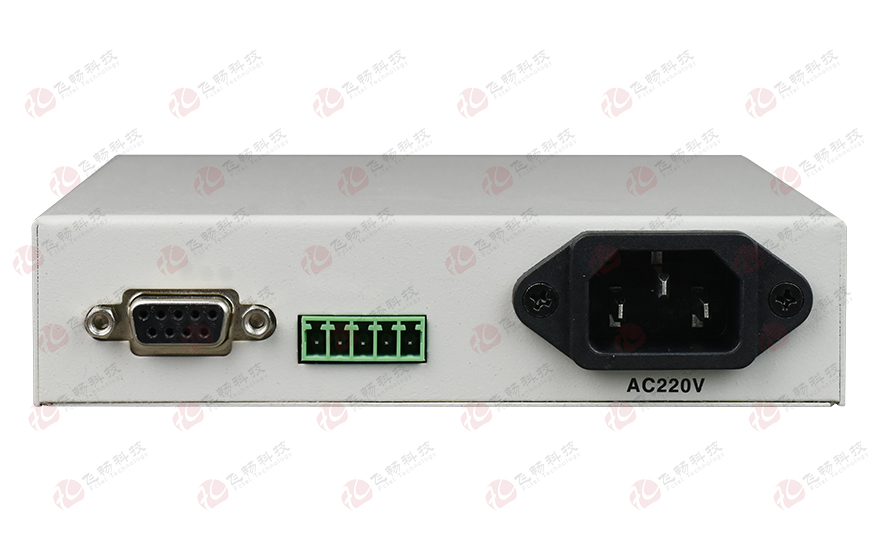

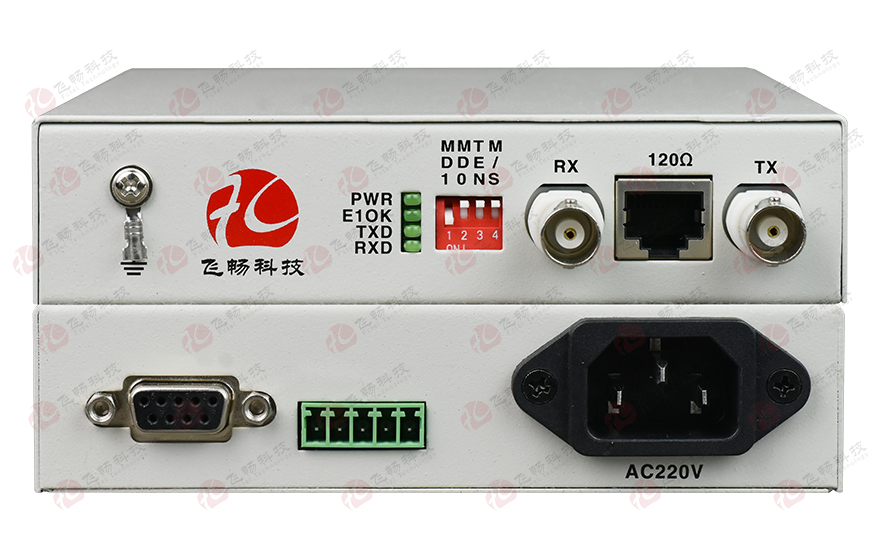

    E1-RS485協議轉換器

    型號：FCC-E1D1次留言

    描述：E1轉1路RS485協議轉換器提供1個E1接口和1個RS485串行接口，提供1路RS485在E1接口傳輸，成對使用RS485速率最高可以到512kbps。

    產品描述
           本係列設備采用大規模FPGA設計，提供1個E1接口和1個RS485串行接口提供1路RS485在E1接口傳輸，該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁幹擾、地環幹擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性，可廣泛用於各種工業控製、過程控製和交通控製等場合，特別適合銀行、電力及對電磁幹擾環境有特殊要求的部門和係統。串行口的通信速率可達256KBPS。
    功能特點
    ◆ 基於自主知識產權的集成電路；
    ◆ 具備自動偵測串口信號波特率的能力；
    ◆ 可以自動檢測、控製RS-485數據流 不必要用握手信號來控製數據流向;
    ◆ 自動檢測設備收無光時是對端設備斷電，或是E1斷線，並在LED上指示；
    ◆ 串行口接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；
    ◆ E1口同時支持自適應的120Ω/平衡和75Ω/不平衡兩種阻抗，不用再作設置；
    ◆ 機架式設備網管接口采用SNMP；
    ◆ 串行數通道可以傳輸異步從300-256Kbps波特率自適應的串口數據；
    ◆ 串行數據在E1中複用支持ITU-T R.111 躍變編碼模式；
    ◆ 可以組成E1串口轉換器(A)－－-E1光纖Modem(B)－－-光纖串口 Modem(C)的拓撲結構。
    技術參數
    ◆ E1 接口
       設備接口：設備接口符合G.703建議
       速   率： 2048Kb/s±50ppm
       碼   型： HDB3
       阻   抗： 非平衡式75Ω/平衡式120Ω
       非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
       抖動特性： 滿足G.742、G.823建議
       輸入口允許衰減：0～6dBm
    ◆ 串行數據接口
       數據接口：RS-232/RS-485/RS-422
       數據標準：EIA RS232 RS485 RS422
       速率：     110bps-115.200Kbps
       物理接口： 接線端子+DB9
    ◆ 電氣和機械特性
       係統電源：  AC180V ~ 260V；DC –48V；DC +24V
       功耗：         ≤10W
       外觀結構:    136（寬）X131（深）X31（高）mm 桌麵型
    ◆ 環境指標
       工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
       儲存溫度：-40℃—+85℃
       工作濕度：0%—95%（無凝結）
       MTBF：    ＞100000小時
    應用方案

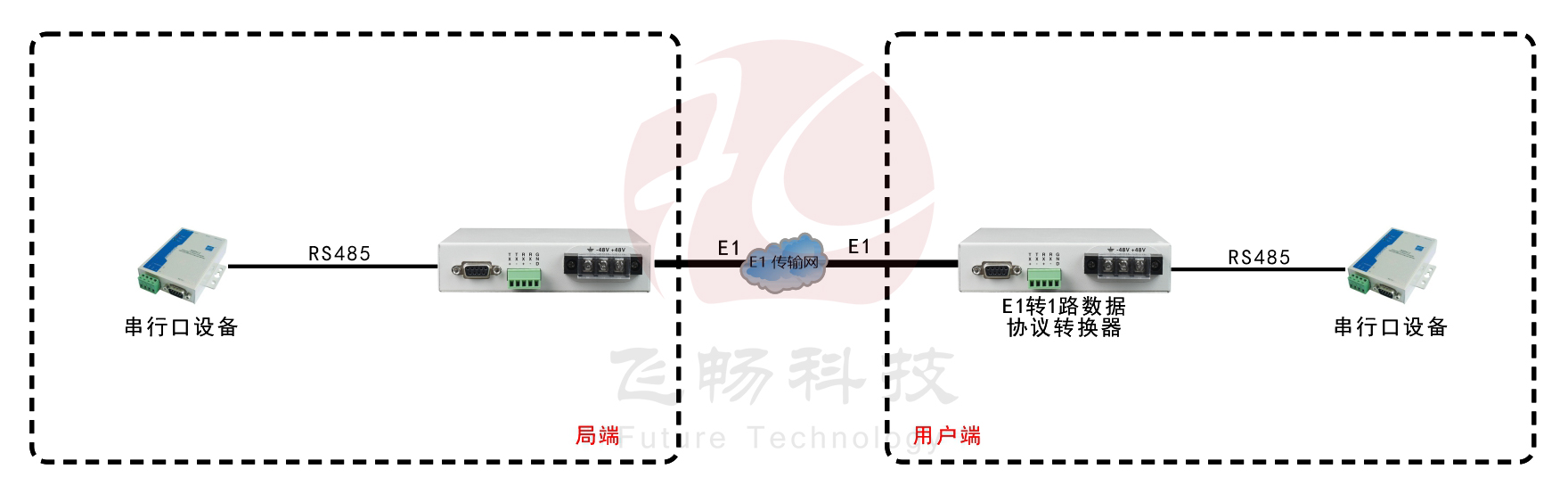

    應用方案圖例一

    E1-RS485協議轉換器



    方案說明
    設備可以通過一條E1通道傳輸1路串行數據，串行數據在E1中采用ITU-T R.111躍變編碼模式，波特率可以為300-512K。

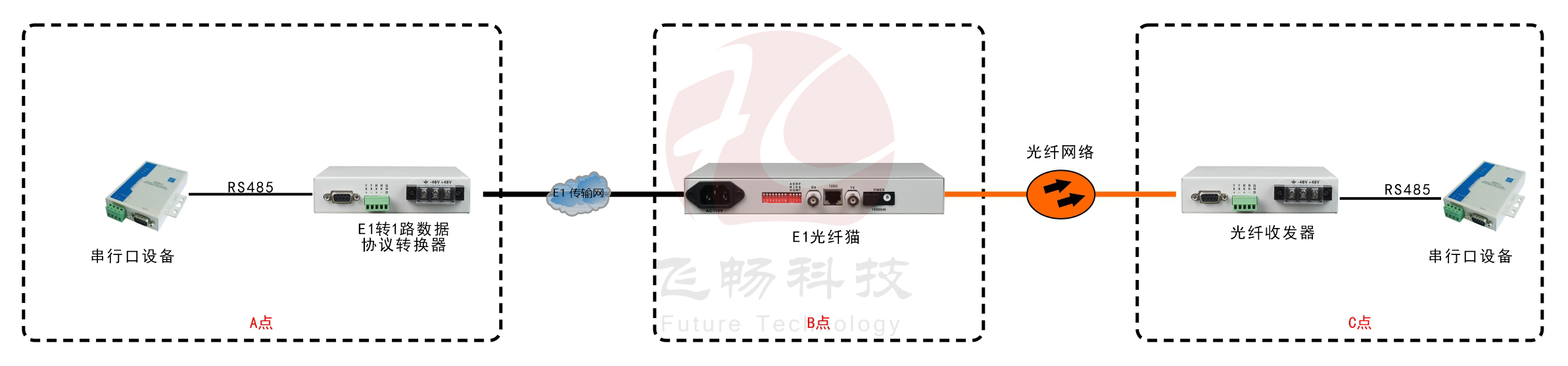

    應用方案圖例二

    E1-RS485協議轉換器

    方案說明
    A點串行數據接口通過一條E1通道傳輸B點為E1光纖ＭodemC點為串口光纖Modem串行數據在通道中采用ITU-T R.111躍變編碼模式，波特率可以為512KBPS。
