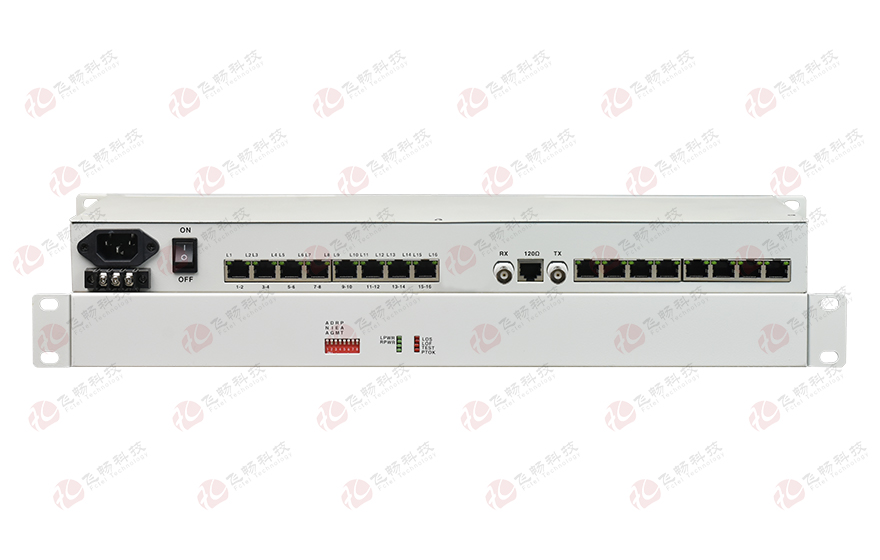

    E1-16路RS232/422/485協議轉換器

    型號：FCC-E1D16/R16/Q16次留言

    描述：E1轉16路RS232/422/485協議轉換器每路三種接口可選，成對使用串口速率最高可以到19.2kbps

    產品描述
           本係列設備采用大規模FPGA設計，提供16路RS232/485/422在E1接口傳輸，該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁幹擾、地環幹擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性，可廣泛用於各種工業控製、過程控製和交通控製等場合，特別適合銀行、電力及對電磁幹擾環境有特殊要求的部門和係統。RS232/RS485/RS422通道可以傳輸異步從0-19200波特率自適應的串口數據。
    功能特點
    ◆ 基於自主知識產權的集成電路；
    ◆ 每路接口RS232/RS485/RS422三種類型可選配；
    ◆ 支持3線RS232 (TXDRXDGND) 支持流控CDDSRCTS；
    ◆ 提供3種環回功能：E1本端自環 每路RS232/485/422本地自環命令對端RS232/485/422自環；
    ◆ RS232/485/422支持熱插拔支持和DTE或DCE設備互連；
    ◆ RS232/485/422通道可以傳輸異步從0-38400波特率自適應的串口數據；
    ◆ 有偽隨機碼測試功能，便於線路開通即可以當一個的2M誤碼儀來用；
    ◆ E1同時支持120Ω/平衡和75Ω/不平衡兩種阻抗；
    ◆ 串行口接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；
    ◆ 可選AC 220V，DC -48V、DC +24V，直流電源無正負極之分；
    ◆ 可以組成E1串口轉換器(A)－－-E1光纖Modem(B)－－-光纖串口 Modem(C)的拓撲結構。
    技術參數
    ◆ E1 接口
       設備接口：設備接口符合G.703建議
       速   率： 2048Kb/s±50ppm
       碼   型： HDB3
       阻   抗： 非平衡式75Ω/平衡式120Ω
       非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
       抖動特性： 滿足G.742、G.823建議
       輸入口允許衰減：0～6dBm
    ◆ 串行數據接口
       數據接口：RS-232/RS-485/RS-422
       數據標準：EIA RS232 RS485 RS422
       速率：     110bps-115.200Kbps
       物理接口： RJ45
    ◆ 電氣和機械特性
       係統電源：  AC180V ~ 260V；DC –48V；DC +24V
       功耗：         ≤10W
       外觀結構:   483（寬）X138（深）X44（高）mm19英寸 1U機架式
    ◆ 環境指標
       工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
       儲存溫度：-40℃—+85℃
       工作濕度：0%—95%（無凝結）
       MTBF：    ＞100000小時
    應用方案

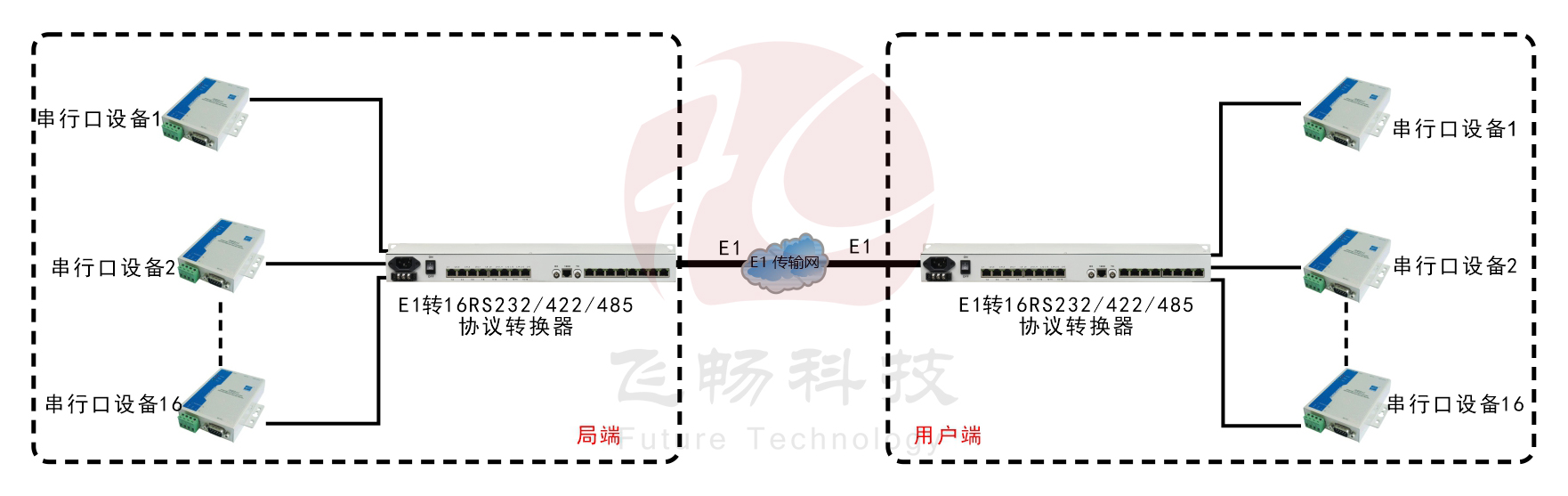

    應用方案圖例一

    E1-16路RS232/422/485協議轉換器

    方案說明
    設備可以通過一條E1通道傳輸16路串行數據，串行數據在E1中采用ITU-T R.111躍變編碼模式，波特率可以為0-19.2K。

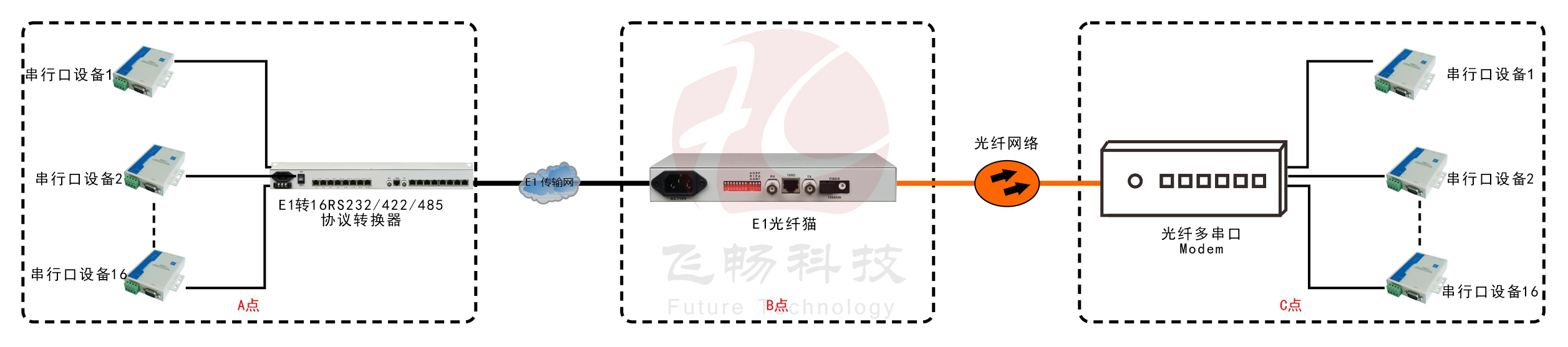

    應用方案圖例二

    E1-16路RS232/422/485協議轉換器

    方案說明

    A點串行數據接口通過一條E1通道傳輸B點為E1光纖ＭodemC點為串口光纖Modem串行數據在通道中采用ITU-T R.111躍變編碼模式，波特率可以為0-19.2k。
