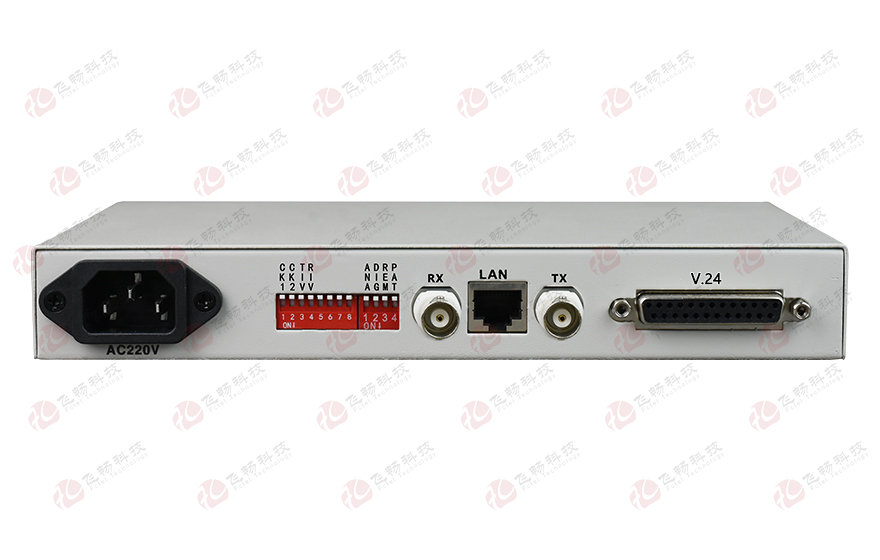

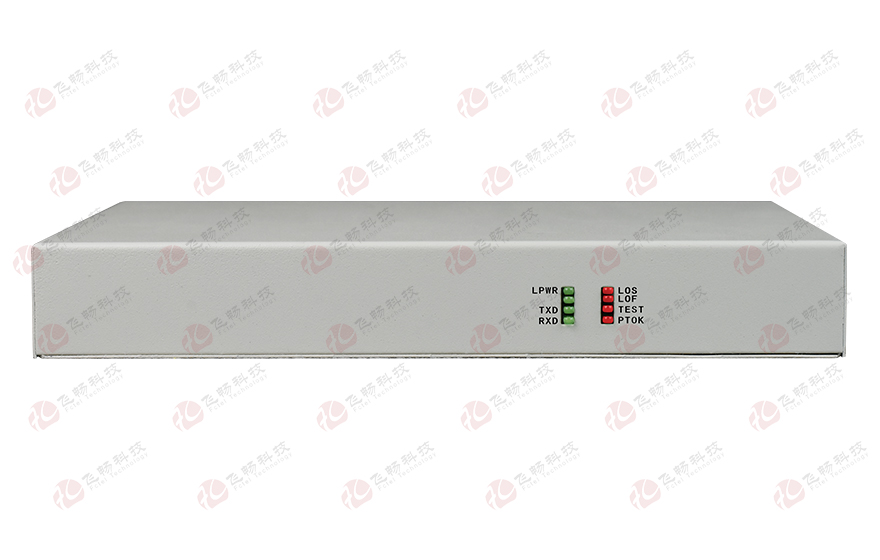

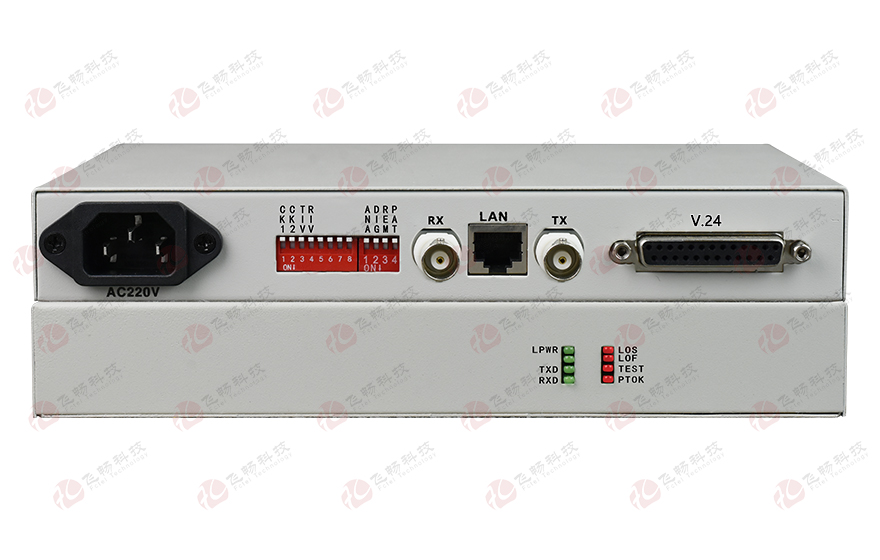

    E1轉同步串行接口V.24（RS232） 協議轉換器

    型號：FCC-E1V1T次留言

    描述：1個E1口，1個同步串行接口；實現E1轉1路同步串行接口，桌麵式，－48V或AC220V電源（可選）。

    產品描述
           本設備提供1個E1接口和1個同步串行接口，能夠實E1到同步串行接口之間的接口轉換、用戶可利用數據通道速率為2.048Mbps。設備內置環路測試功能，為工程開通和日常維護提供便利。
    功能特點
    ◆ 基於自主知識產權的集成電路；
    ◆ 同步串行接口支持熱插拔；同步串口支持 DTE和DCE兩種模式；
    ◆ V.24同步串口工作時鍾可支持內時鍾、外時鍾、線路時鍾三種模式；
    ◆ 同步串口的速率可以支持16種波特率；
    ◆ 同時支持自適應的120Ω/平衡和75Ω/不平衡兩種阻抗，不用再作設置；
    ◆ 係統經過嚴格的測試和實用驗證，完全符合ITU-T V.24/V.28、G.703、G.704等建議；
    ◆ 提供3種環回功能：E1本端自環（ANA），V.24自環（DIG），令對端V.24自環（REM）；
    ◆ 有偽隨機碼測試功能，便於線路開通即，可以當一個的2M誤碼儀來用；
    ◆ 可選AC 220V，DC -48V、DC +24V，直流電源無正負極之分。
    技術參數
    ◆ E1 接口
    設備接口： 設備接口符合G.703建議
    速   率：    2048Kb/s±50ppm
    碼   型：    HDB3
    阻   抗：    非平衡式 75/平衡式 120
    非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
    抖動特性：  滿足G.742、G.823建議
    輸入口允許衰減：0～6dBm
    ◆ 同步串行接口
    速 率：          2048Kbps
    接口特性：       滿足ITU-T V.24 V.28 EIA RS232標準
    連 接 器：       DB25孔座
    連接方式：       DCE/DTE
    支持波特率： 115200/57600/56000/38400/33600/28800/19200/14400/12000/9600/4800/2400/1200/600/300/100
    時鍾方式：       G.703恢複時鍾、內時鍾、外時鍾
    同步串口管腳定義：
    同步串口DB25管腳編號 管腳名稱
    1 保護地
    7 信號地
    2 發數據A
    14 發數據B
    3 收數據A
    16 收數據B
    4 請求發送
    5 清零發送
    6 DCE準備好
    20 DTE準備好
    8 數據載波檢測到
    24 發送時鍾A(來自DTE)
    11 發送時鍾B(來自DTE)
    15 發送時鍾A(來自DCE)
    12 發送時鍾B(來自DCE)
    17 接收時鍾A(來自DCE)
    9 接收時鍾B(來自DCE)
    ◆ 電氣和機械特性
    係統電源：     AC180V ～260V；DC –48V；DC +24V
    功耗： ≤5W
    外觀結構:       (長×寬×高)  216×138×31mm 桌麵式
    ◆ 環境指標
    工作溫度： -10℃—+60℃
    儲存溫度： -40℃—+85℃
    工作濕度： 0%—95%（無凝結）
    MTBF： ＞100000小時
